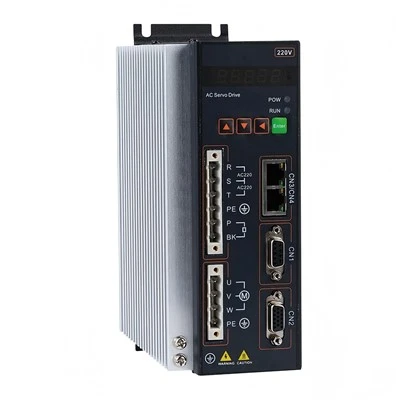

T3D سیریز ہائی-پرنٹنگ مشینری کے لیے پریسجن AC سروو ڈرائیو
دیT3D سیریز AC سروو ڈرائیوخاص طور پر جدید صنعتی میں تیز-رفتار، ہائی-پریزین موشن کنٹرول ایپلی کیشنز کے لیے تیار کیا گیا ہےپرنٹنگ مشینری، پیکیجنگ کا سامان، اور خودکار CNC سسٹم۔ اعلی درجے کی اعلی-کارکردگی والے ARM پروسیسر چپ اور مکمل ڈیجیٹل ویکٹر کنٹرول تھیوری سے تقویت یافتہ، T3D سیریز غیر معمولی شافٹ کی سختی، فوری متحرک ردعمل، اور درست کثیر-محور ہم آہنگی فراہم کرتی ہے۔
پرنٹنگ مشینوں کے لیے T3D سیریز سروو ڈرائیوز کا انتخاب کیوں کریں؟
انتہائی رجسٹر اور پوزیشننگ کی درستگی:17-بٹ / 23-بٹ سنگل-ٹرن اور ملٹی ٹرن سیریل کمیونیکیشن مطلق انکوڈرز کو سپورٹ کرتا ہے، تیز رفتار ویب پرنٹنگ میں درست رنگ کے رجسٹریشن اور صفر مجموعی غلطی کو یقینی بناتا ہے۔
تیز متحرک ردعمل (1.6kHz سے بڑا یا اس کے برابر):1.6kHz سے زیادہ یا اس کے مساوی رفتار کی فریکوئنسی رسپانس کو نمایاں کرتا ہے، جو پیپر فیڈنگ اور پرنٹنگ رولر گردش کے دوران تناؤ کے اتار چڑھاو کو مؤثر طریقے سے دباتا ہے۔
کمپیکٹ اور مضبوط صنعتی تعمیر:ایک کمپیکٹ سنگل-بورڈ ڈھانچہ اور صنعتی-گریڈ IPM ماڈیولز کے ساتھ مضبوط اوورلوڈ ڈرائیونگ صلاحیتوں کے ساتھ بنایا گیا ہے۔ مکمل طور پر سیل شدہ ڈیزائن کاغذ کی دھول اور محیط نمی کے خلاف اعلیٰ-مداخلت اور IP20 تحفظ فراہم کرتا ہے۔
لچکدار کنٹرول موڈز:مختلف پرنٹنگ پریس کے ذیلی-سسٹموں سے مماثل پوزیشن کنٹرول، اسپیڈ کنٹرول، اور ٹارک کنٹرول موڈز (پوزیشن/اسپیڈ، سپیڈ/ٹارک، پوزیشن/ٹارک سوئچنگ کے ساتھ) کو مربوط کرتا ہے۔
تکنیکی وضاحتیں
| پیرامیٹر | تکنیکی تفصیلات (T3D سیریز) |
|---|---|
| قابل اطلاق ماڈلز | L15, L20, L30 (220VAC) / H10, H15, H25 (380VAC) |
| ان پٹ پاور سپلائی | سنگل-فیز 220VAC (-15% سے +10%) 50/60Hz تین-فیز 220VAC (-15% سے +10%) 50/60Hz تین-فیز 380VAC (-15% سے +10%) 50/60Hz |
| کنٹرول کا طریقہ | پوزیشن، رفتار، ٹارک، پوزیشن/رفتار، رفتار/ٹارک، پوزیشن/ٹارک |
| انکوڈر فیڈ بیک | 17- بٹ / 23- بٹ سنگل ٹرن / ملٹی ٹرن سیریل کمیونیکیشن مطلق انکوڈر |
| سپیڈ فریکوئنسی رسپانس | 1.6 kHz سے زیادہ یا اس کے برابر |
| رفتار کے اتار چڑھاؤ کی شرح | < ±0.03% (Load 0–100%); < ±0.02% (Power -15% to +10%) |
| پلس ان پٹ فریکوئنسی | تفریق ان پٹ: 500kHz (kpps) سے کم یا اس کے برابر؛ سنگل-ختم شدہ ان پٹ: 200kHz سے کم یا اس کے برابر (kpps) |
| کمانڈ ان پٹ موڈز | نبض + علامت؛ آگے / ریورس پلس؛ آرتھوگونل پلس |
| I/O سگنل ٹرمینلز | 4 قابل پروگرام ڈیجیٹل ان پٹ اور 4 قابل پروگرام ڈیجیٹل آؤٹ پٹس (آپٹیکلی الگ تھلگ) |
| پروٹیکشن گریڈ | IP20 تحفظ کی درجہ بندی؛ مکمل اوور-اسپیڈ، اوور وولٹیج، اوور-کرنٹ، اوور لوڈ، بریک اور انکوڈر انوملی پروٹیکشن |
| آپریٹنگ ماحول | درجہ حرارت: 0 ڈگری ~ 40 ڈگری؛ نمی: 40% ~ 80% (کوئی گاڑھا نہیں) |
پرنٹنگ مشین سروو سسٹم آرکیٹیکچر (T3D پلیٹ فارم)
ذیل میں T3D سیریز AC سروو ڈرائیو سسٹم کے لیے معیاری مکینیکل فریم کے طول و عرض اور کنٹرول وائرنگ ٹوپولاجیز ہیں۔
1. تنصیب اور فریم کے طول و عرض
ڈرائیور کا سائز ایک (ماڈل T3D-L15 / T3D-L20)
لائٹ-ڈیوٹی امپریشن سلنڈرز اور فیڈر ڈرائیوز کے لیے کمپیکٹ لے آؤٹ۔
اونچائی: 159.5 ملی میٹر|چوڑائی: 41mm|گہرائی: 158.5 ملی میٹر
ڈرائیور کا سائز دو (ماڈل T3D-L30)
مین ڈرائیو رولرس اور سلٹنگ اسٹیشنوں کے لیے درمیانی-کی صلاحیت کا ڈرائیور انجنیئر ہے۔
اونچائی: 191 ملی میٹر|چوڑائی: 51mm|گہرائی: 178.5 ملی میٹر
ڈرائیور کا سائز تین (ماڈل T3D-H10 / H15 / H25)
ہیوی-ڈیوٹی 380V سیریز صنعتی گریوور پرنٹنگ اور ہائی-لوڈ ڈائی-کٹرز کے لیے ڈیزائن کی گئی ہے۔
2. ٹرمینل وائرنگ اور انٹرفیس کنکشن
T3D-L15A / L20A / B وائرنگ ڈایاگرام
خصوصیات آپٹیکل طور پر الگ تھلگ I/O ٹرمینلز (CN1)، RS485 کمیونیکیشن (CN3/CN4)، اور 220V پاور ان پٹ کنکشن۔
T3D-L30A وائرنگ ڈایاگرام
پرنٹنگ لائنوں میں ایمرجنسی اسٹاپ کے دوران متحرک بریک لگانے کے لیے بیرونی بریک ریزسٹر ٹرمینلز (B1/B2) کو سپورٹ کرتا ہے۔
T3D-H10 / H15 / H25 وائرنگ ڈایاگرام
صنعتی 3-فیز 380V ٹرمینلز (R/S/T) بڑے پرنٹنگ سہولیات کے لیے اعلی-سطح کے اینٹی مداخلت ڈیزائن کے ساتھ۔
T3D سروو ڈرائیو کور
PLC کے آسان انضمام کے لیے پلس، اینالاگ، اور RS485 موڈبس کنٹرول موڈز کو سپورٹ کرنے والا مکمل ڈیجیٹل اسپیس ویکٹر الگورتھم۔
PMSM سرو موٹر میچنگ
مسلسل ٹارک آؤٹ پٹ اور کم وائبریشن کو یقینی بناتے ہوئے اعلی-کارکردگی مستقل مقناطیس ہم وقت ساز موٹرز کے ساتھ جوڑنے کے لیے ڈیزائن کیا گیا ہے۔
انکوڈر فیڈ بیک سسٹم
اعلی-ریزولوشن مطلق انکوڈرز گھر کو ختم کرتے ہیں-واپسی پوزیشننگ کے معمولات اور ہائی-ویلیو پرنٹ کو بڑھنے سے بچاتے ہیں۔
پرنٹنگ آلات میں کلیدی ایپلی کیشنز
T3D سیریز AC سروو ڈرائیور کی استعداد اسے پرنٹنگ اور کنورژن مشینری کے مختلف اہم اسٹیشنوں میں بغیر کسی رکاوٹ کے ضم کرنے کی اجازت دیتی ہے:
اکثر پوچھے گئے سوالات
Q1: کیا T3D سیریز سروو ڈرائیو پرانے پرنٹنگ آلات میں موجودہ ڈرائیوروں کی جگہ لے سکتی ہے؟
جی ہاں T3D سیریز متعدد کمانڈ پلس اقسام (Pulse+Symbol, FWD/REV Pulse, Orthogonal Pulse) اور اینالاگ ان پٹ کنٹرولز کو سپورٹ کرتی ہے، جس سے یہ لیگیسی پرنٹنگ مشینری کو ریٹروفٹ کرنے یا مطلق انکوڈر سسٹمز میں اپ گریڈ کرنے کے لیے انتہائی مطابقت رکھتا ہے۔
Q2: کیا T3D سروو ڈرائیو ملٹی-مطلق انکوڈرز کو سپورٹ کرتی ہے؟
بالکل۔ یہ 17-بٹ اور 23-بٹ سنگل-ٹرن/ملٹی ٹرن سیریل مطلق انکوڈرز دونوں کے ساتھ مکمل طور پر مطابقت رکھتا ہے، ہومنگ سینسرز کی ضرورت کو ختم کرتا ہے اور پاور اپ پر سیٹ اپ کا وقت بچاتا ہے۔
Q3: آپ کونسی OEM/ODM اور تکنیکی معاونت کی خدمات فراہم کرتے ہیں؟
ہم مکمل تکنیکی انضمام سپورٹ، اپنی مرضی کے مطابق وائرنگ ہارنس کنفیگریشنز، پرنٹنگ مشین OEM کے لیے پیرامیٹرز پری-ٹیوننگ، اور عالمی آفٹر مارکیٹ سپورٹ فراہم کرتے ہیں۔
